Maschinen-Grabverbau EXTRA und Schalkästen
Der Maschinen-Grabverbau und die Schalkästen werden aus ALU Holkammerprofilen gefertigt.
Die Bolzen zu den Laschenverbindem haben am Ende ein Flachteil, statt einer Rundung so wird die Handhabung beim Ausbau vereinfacht.

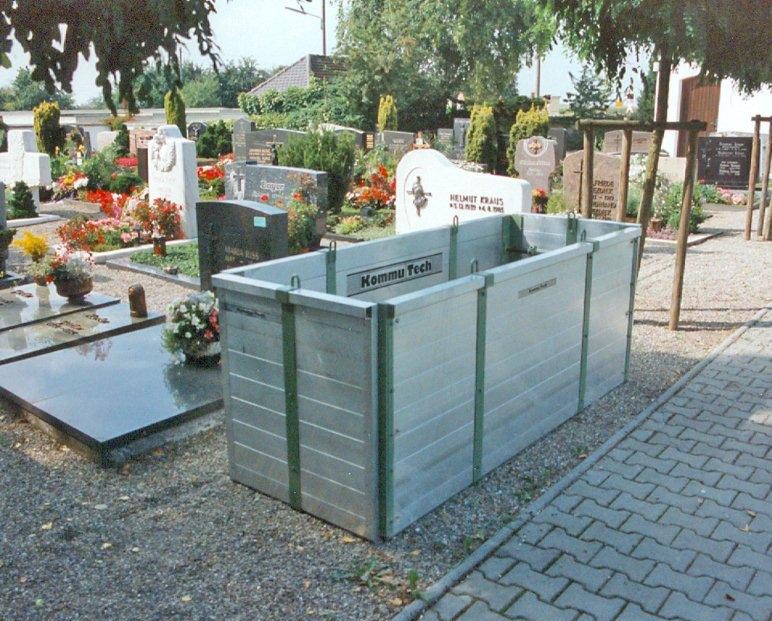

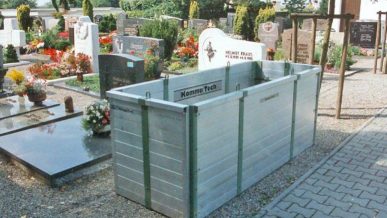

Verbaukasten, Ausführung ALU, Verstellbereich 650 – 950 mm über Verbauspindeln. Höhe in 900 mm, 1.000 mm, 1.100 mm und 1.200 mm. Auch mit Kopfschalung.

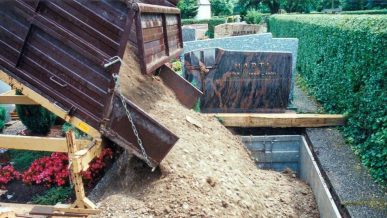

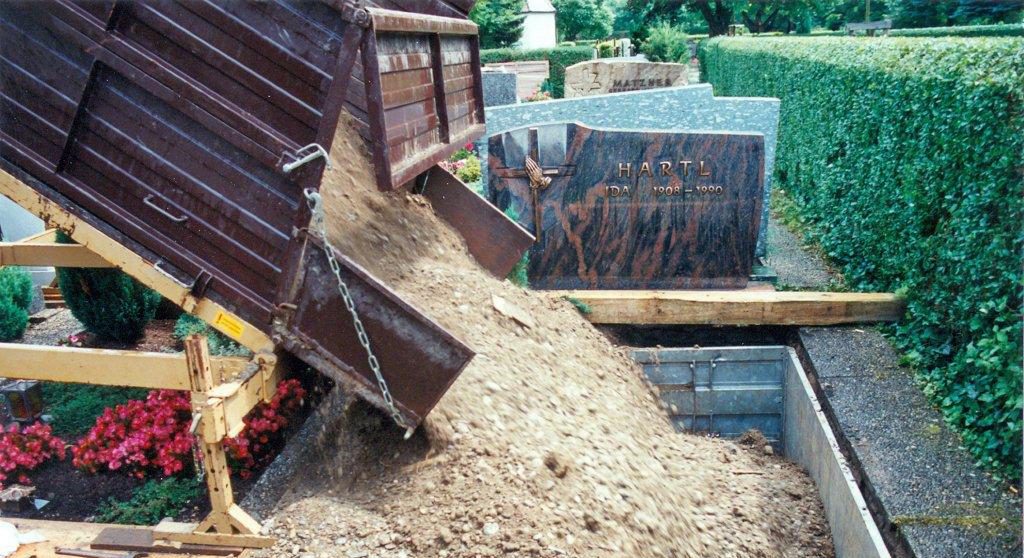

DER Sicherheitsgrabverbau. Vor dem Ziehvorgang wird das Grab komplett verfüllt, für eine formschlüssige Verbindung für nicht tragfähige Böden wie Sand und Kies.
![]() | 130001 | Verbaukasten mit Einbauspindel, z.B. L 2.200 mm, H 900 mm, Innenmaß 650-950 mm verstellbar |
139011 | Stirnverbau zum Einhängen | |
130031 | Verbaukasten - geschlossene Ausführung, z.B. L 2.200 mm, H 900 mm |
KOMPAKT – EXTRA – Gleitschalung
![]() | 149.034 | Grundrahmen als Schneidvorsatz, Innenmaß 2.190 mm, H 900 mm |
![]() | 140.021 | Aufbauring 1-teilig, Alu/Stahl verzinkt, Einbauhöhe 600 mm, Außenmaß L 2.200 mm, B 910 mm |
140.121 | Aufbauring 2 -teilig, Einbauhöhe 600 mm | |
![]() | 140.011 | Aufbauring 1-teilig Alu/ Stahl verzinkt, Einbauhöhe 400 mm, Außenmaß L 2.200 mm, B 910 mm |
140.111 | Aufbauring 2-teilig, Einbauhöhe 400 mm | |
![]() | 149.025 | Verbindungslaschen Stahl verzinkt, 1 Paar = 2 Laschen 4 Bolzen |
![]() | 149.014 | Baggerschlagrahmen mit Lastaufnahmelaschen für Transporttraverse |

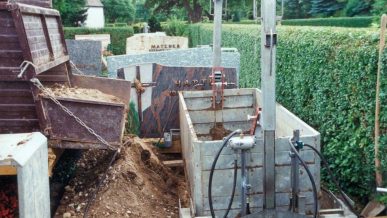

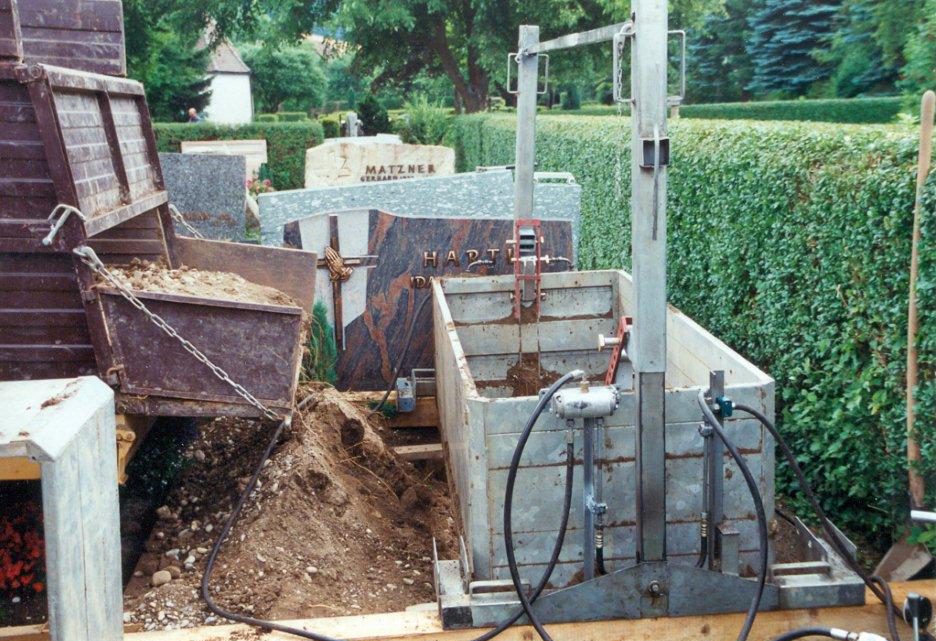

![]() | 149.105 | Hydraulisches Ziehgerät, Hub 700 mm Doppelwirkende Zylinder, mit Zuglaschen und Teleskop- Abstandhalter |
![]() | 719.104 | Hydrostation, Motor- Hydraulikgerät |
